2020-08-02

Raspberry PiによるKubernetesクラスターに、Kubernetes Dashboardをインストールする

3台のRaspberry Pi 4で構築したKubernetesクラスターに、アプリやリソースをGUI上で管理できるKubernetes Dashboardをインストールしました。

Kubernetes Dashboardでクラスターの状態を一括管理

Kubernetes Dashboardは、KubernetesをGUIで管理できるWebアプリです。動作中のアプリやリソースの状態を確認したり、新しいアプリをデプロイしたりすることができます。
今回は、 Raspberry Pi 4で構築したKubernetesクラスターにインストールしてみました。

作業手順

次のような手順で作業を進めます。

Kubernetes Dashboardをインストール
Kubernetes Metrics Serverをインストール
ログイン用トークンを作成
https通信のための証明書を作成し、設定

Kubernetes Dashboardをインストール

Kubernetes Dashboardのデプロイ用マニフェストをダウンロードします。

1	$ wget https://raw.githubusercontent.com/kubernetes/dashboard/v2.0.3/aio/deploy/recommended.yaml

前回、L2ロードバランサーであるMetalLBをインストールしました。Kubernetes DashboardをMetalLB経由でアクセスするように、マニフェストに type: LoadBalancer を追加します。

1	$ vi recommended.yaml

下記の先頭が + で始まっている行を追加します。

 kind: Service
 apiVersion: v1
 metadata:
   labels:
     k8s-app: kubernetes-dashboard
   name: kubernetes-dashboard
   namespace: kubernetes-dashboard
 spec:
   ports:
     - port: 443
       targetPort: 8443
   selector:
     k8s-app: kubernetes-dashboard
+  type: LoadBalancer

修正しましたら、デプロイします。

1	$ kubectl apply -f recommended.yaml

Kubernetes Metrics Serverをインストール

Kubernetes Metrics Serverのデプロイ用マニフェストをダウンロードし、修正を行います。

1 2	$ wget https://github.com/kubernetes-sigs/metrics-server/releases/download/v0.3.7/components.yaml $ vi components.yaml

修正は2箇所です。

コンテナの実行時オプションの追加
- --kubelet-insecure-tls
- --kubelet-preferred-address-types=InternalDNS,InternalIP,ExternalDNS,ExternalIP,Hostname
コンテナイメージのアーキテクチャの変更
- amd64 ⇒ arm64

       containers:
       - name: metrics-server
         image: k8s.gcr.io/metrics-server/metrics-server:v0.3.7
         imagePullPolicy: IfNotPresent
         args:
           - --cert-dir=/tmp
           - --secure-port=4443
+          - --kubelet-insecure-tls
+          - --kubelet-preferred-address-types=InternalDNS,InternalIP,ExternalDNS,ExternalIP,Hostname
         ports:
         - name: main-port
           containerPort: 4443
           protocol: TCP
         securityContext:
           readOnlyRootFilesystem: true
           runAsNonRoot: true
           runAsUser: 1000
         volumeMounts:
         - name: tmp-dir
           mountPath: /tmp
       nodeSelector:
         kubernetes.io/os: linux
-        kubernetes.io/arch: "amd64"
+        kubernetes.io/arch: "arm64"

修正しましたら、デプロイします。

1	$ kubectl apply -f components.yaml

ログイン用トークンを作成

Kubernetes Dashboardにログインするときに使う、admin-userのトークンを作成します。
以下のようなマニフェストを作成して、適用します。

1	$ vi admin-user.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: admin-user
  namespace: kubernetes-dashboard
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: admin-user
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
- kind: ServiceAccount
  name: admin-user
  namespace: kubernetes-dashboard

1	$ kubectl apply -f admin-user.yaml

作成したトークンを表示するには、次のコマンドを実行します。

1	$ kubectl describe secret -n kubernetes-dashboard $(kubectl get secret -n kubernetes-dashboard \| grep admin-user \| awk '{print $1}') \| grep ^token:

ログインする際に token: 以降に表示される、ランダムな文字列が必要になりますので、控えておきます。

https通信のための証明書については、別の記事にまとめます。
いったん、ここまでで接続を確認してみましょう。

Kubernetes Dashboardの CLUSTER-IP を調べます。

$ kubectl get service -n kubernetes-dashboard
NAME                        TYPE           CLUSTER-IP       EXTERNAL-IP     PORT(S)         AGE
dashboard-metrics-scraper   ClusterIP      10.105.200.164   <none>          8000/TCP        7d
kubernetes-dashboard        LoadBalancer   10.110.37.54     192.168.1.250   443:31581/TCP   7d

上記の場合なら https://192.168.1.250/ にアクセスします。
証明書が適切に設定されていないため、次のような表示になります。

証明書に関する警告が表示されます

「詳細設定」をクリックして、アクセスすると、ログイン画面が表示されます。

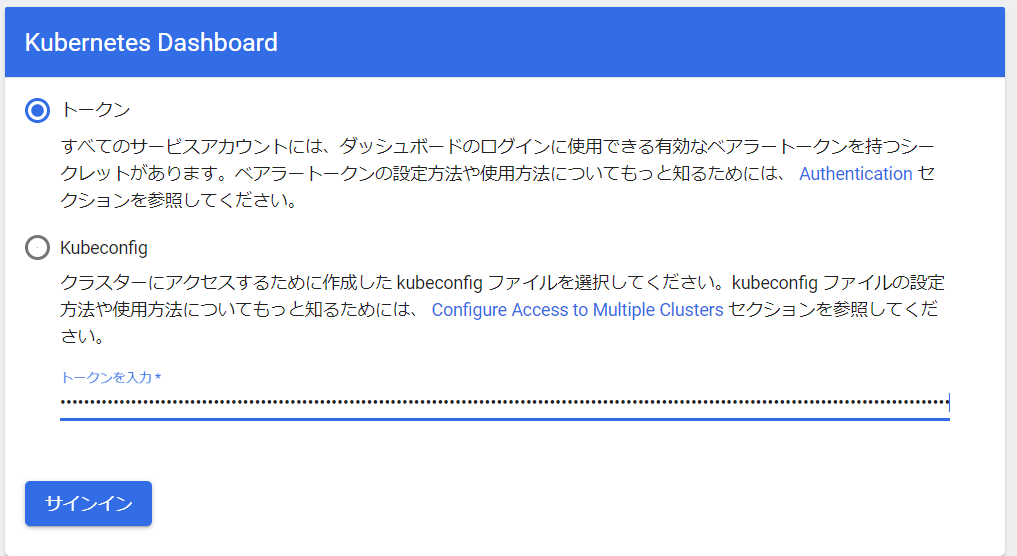

ログイン画面が表示されます

先に控えたトークンを入力すると、Kubernetes Dashboardが表示されます。
最上部のフィルター画面で「すべてのネームスペース」を選ぶと、全リソースが表示されます。

Kubernetes Dashboardが表示されます

以上です。
